传感器设置[新版]

ego

传感器设置详细文档

本文档详细说明如何在系统中进行传感器的配置。主要包括打开传感器设置页面、使用右键菜单选择传感器类型以及配置传感器的具体参数（如位置参数、IP地址等）。

—

1. 打开传感器设置页面

说明：
进入系统后，首先需要打开传感器设置页面，该页面用于管理所有传感器相关的配置和参数调整。
操作步骤：
1. 在主界面或导航栏中找到“传感器设置”选项或按钮。
2. 点击该选项，进入传感器设置页面。
参考图示：

—

2. 右键点击菜单

说明：
在传感器设置页面中，通过右键点击操作可以唤出上下文菜单，从而对传感器进行进一步的配置。
操作步骤：
1. 在传感器设置页面中，找到需要进行配置的传感器区域或空白处。
2. 使用鼠标右键点击，弹出操作菜单。
参考图示：

—

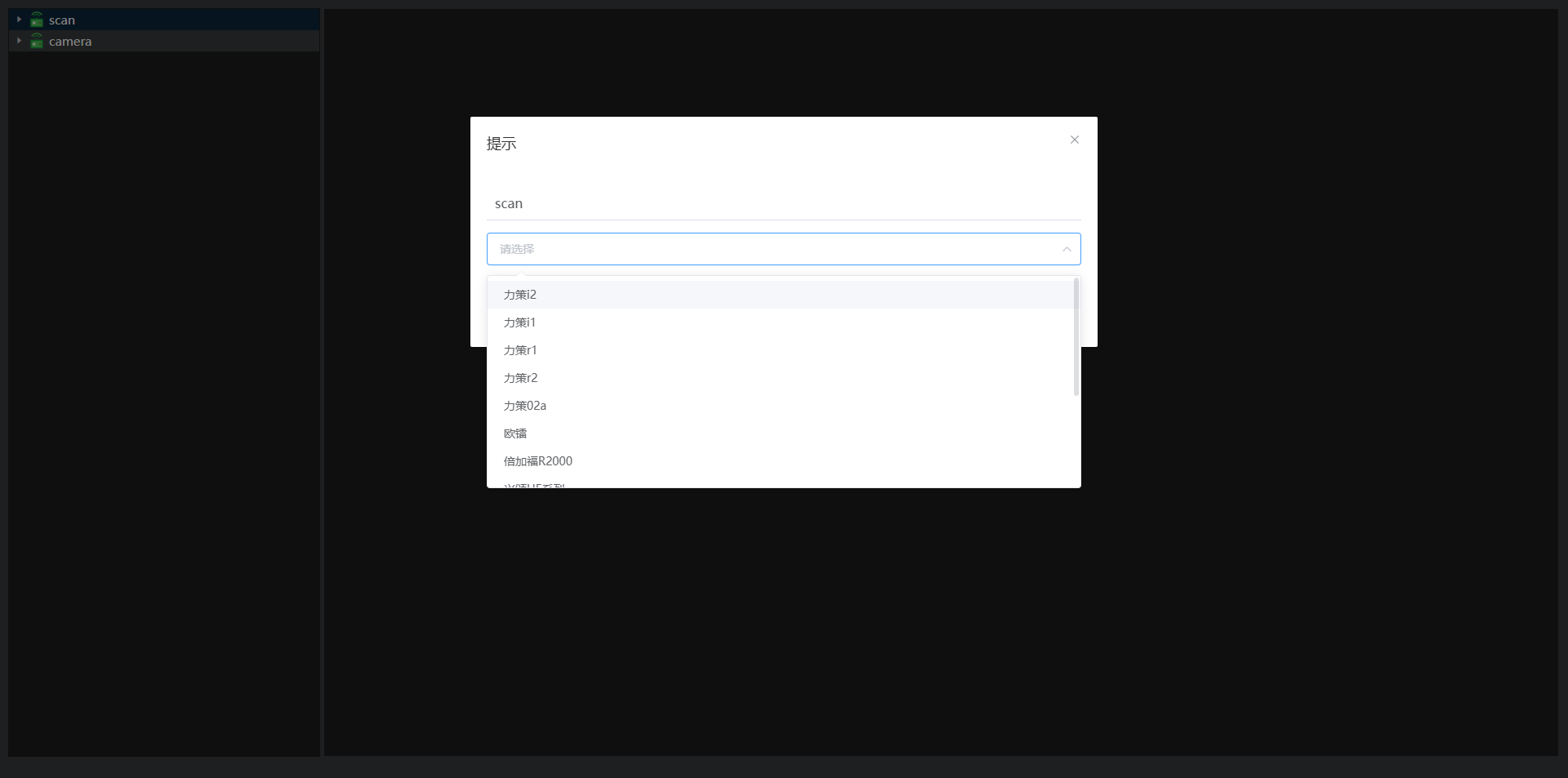

3. 选择当前的传感器类型

说明：
通过右键菜单中的选项，选择与实际使用传感器相符的类型，这一步骤确保系统识别并采用正确的传感器参数模板。
操作步骤：
1. 在弹出的菜单中，浏览可用的传感器类型列表。
2. 根据实际安装的传感器类型（如激光雷达、超声波传感器等），点击选择对应的类型。
3. 确认选择后，系统会自动加载该类型传感器的默认参数配置界面。
参考图示：

—

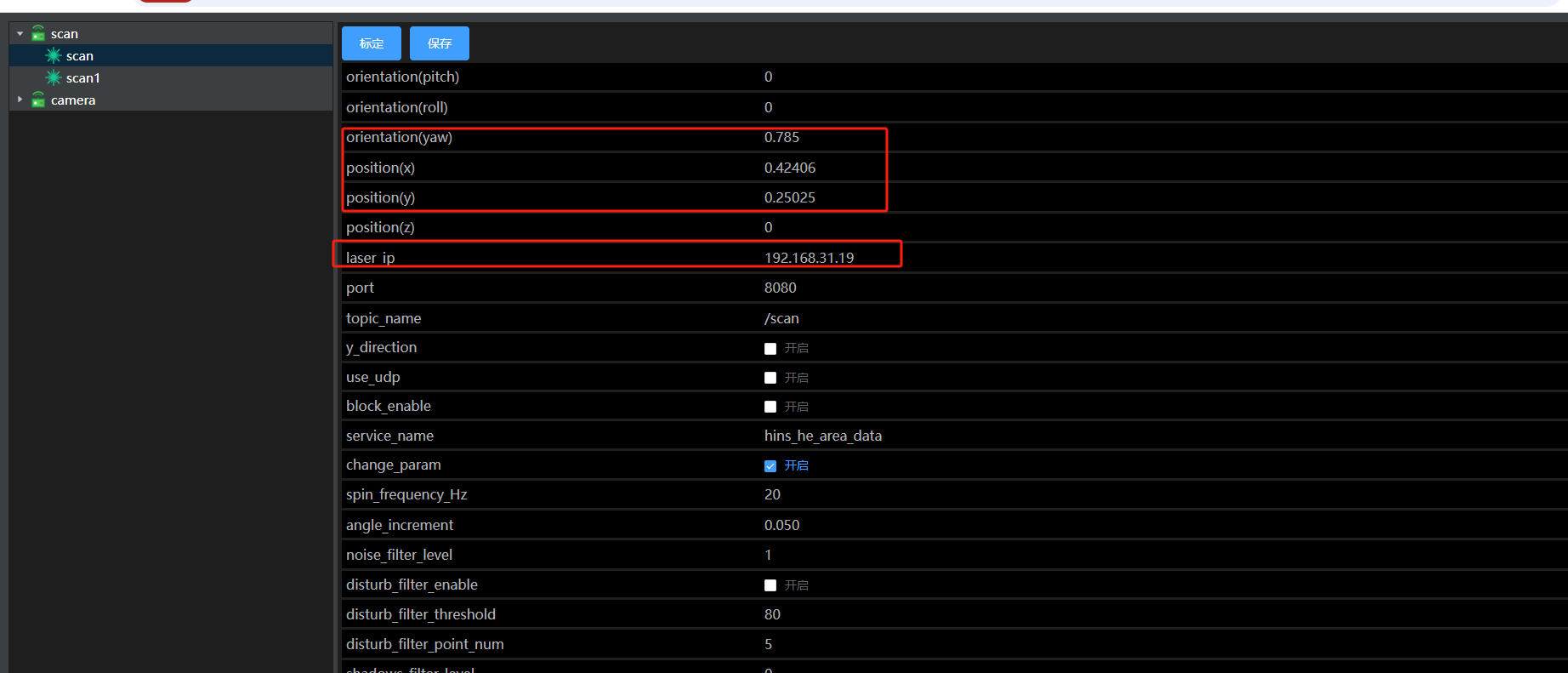

4. 设置传感器位置参数及网络参数

说明：
在选择好传感器类型后，需根据实际安装情况配置传感器的位置参数、安装角度以及网络连接参数（如IP地址、端口等）。
坐标系统说明
操作步骤：
1. 定位到参数设置区域
  - 在加载的配置界面中，找到传感器参数设置区域。
2. 输入位置参数
  - 根据传感器的实际安装位置，输入相关位置参数（如X、Y坐标、安装角度、坐标偏移等）。
3. 配置网络参数
  - 输入传感器的IP地址、端口号等网络参数，确保传感器能在网络中正常通信。
4. 保存设置
  - 检查所有参数无误后，点击“保存”或“应用”按钮，确保配置生效。
注意事项：
- 在设置前，请确认传感器的实际物理位置和安装角度。
- 网络设置应与当前网络环境匹配，防止IP地址冲突。
- 建议记录所有设置参数，以便后续故障排查或调整。
参考图示：

—

总结

按照以上步骤进行操作，即可完成传感器的配置工作：

打开传感器设置页面
使用右键点击唤出菜单
选择对应的传感器类型
配置并保存传感器的位置和网络参数

通过这些详细的步骤，确保传感器能正确集成进系统，为后续的定位和数据采集提供可靠保障。如遇配置问题，请及时联系技术支持以获得进一步帮助。
